[P009] Cargador de Baterías
Este proyecto consiste en un cargador de baterías de celulares de Li Ion. Se ofrece la posibilidad de cargar una sola batería, o dos en serie.

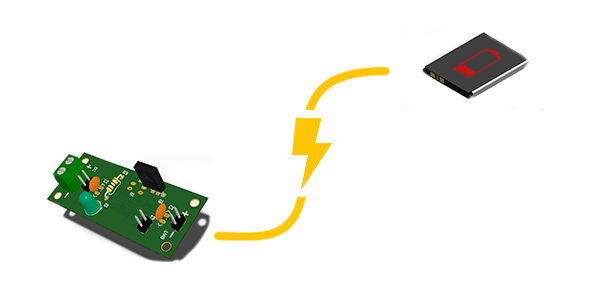

Cargador de baterías de Li-Ion. Este proyecto consiste en un cargador de baterías de celulares de Li Ion. Se ofrece la posibilidad de cargar una sola batería, o dos en serie. El integrado principal es el BQ2057 de la empresa Texas Instruments. Según la necesidad, se tienen dos opciones:
Tener en cuenta lo siguiente:
- Reemplazar R2 por una resistencia de 0 Ohms.
- No colocar los componentes R4, R9 y J3.
OPCION A
Se necesita un cargador de baterías de 3.7V. El integrado a utilizar es el BQ2057T.
OPCION B
Se necesita un cargador de baterías de 7.4V (dos celdas en serie). El integrado a utilizar es el BQ2057W.
Funcionamiento
Al conectar una batería descargada, se enciende el LED indicando que comenzó la carga. Una vez concluída la carga, el LED se apaga.
Archivos
Lista de componentes:
- x1 BQ2057 x 1
- x2 Resistencia SMD 1206 0
- x2 Resistencia SMD 1206 1k
- x1 Resistencia SMD 1206 2.2k
- x2 Resistencia SMD 1206 10k
- x2 Capacitor cerámico 100nF
- x1 LED de 5mm
- x1 Resistencia Trough hole 0.47
- x1 Transistor PNP BD136
Notas:
-
Guiarse con el esquemático y las fotos del álbum para el armado. R1 colocarla de manera vertical.
-
En caso de querer aumentar la corriente de carga, se puede poblar también a R8 que es igual que R1 (pasaría de 200 a 400 mA).
Para más información o para pedir muestras del BQ2057 puede visitarse el siguiente link.
