[P000] Placa de Pruebas

Mar 11, 2013

Desarrollo de una simple Placa de Pruebas de Arduino UNO con códigos de ejemplo para utiliza los distintos sensores y actuadores que se discutieron en los cursos.

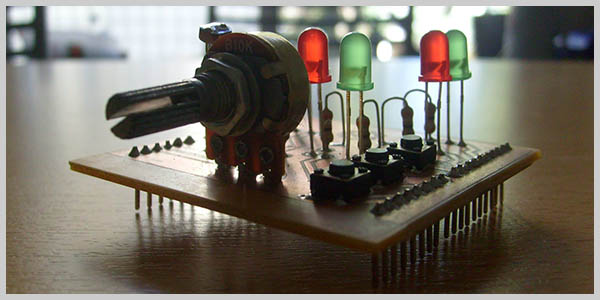

Placa de pruebas que permite probar funciones básicas de un ARDUINO UNO.

Archivos

  • Lista de Componentes: PDF

  • Circuito para imprimir (imprimir a escala): Tener en cuenta que los componenentes deben soldarse del mismo lado que se colocan. Esto se debe a que se utiliza una sola capa en vez de dos para mayor facilidad en la fabricación del circuito. PDF

  • Guía de armado: Fotos de la placa armada y ayuda para soldar los componentes. PDF

  • Guía para uso: Explicación para utilizar el shield con el Arduino. PDF
